ماكينة ثني قطاعات الألمنيوم CNC
ماكينة ثني الألمنيوم
ماكينات ثني الألمنيوم PBA: دقة فائقة وقابلة للتكرار مع سرعة عالية. سهولة تامة في التعامل مع أشكال الألمنيوم المعقدة، وموثوقية عالية للإنتاج الصغير والكبير.
ما هي ماكينة ثني الألمنيوم؟
يعرض هذا الفيديو ماكينة ثني الألمنيوم PBA 500+ أثناء العمل في موقع أحد عملائنا في أوروبا، حيث تُستخدم لإنتاج مكونات السيارات الهيكلية وإطارات الزينة بإنتاجية عالية ودقة فائقة.
للثني قطاعات (سحبات) الألمنيوم على البارد، هناك نوعان شائعان من ماكينات الثني: الثني بالدرافيل والسحب التشكيلي. وعلى النقيض، فإن الثني بالمكبس والمكابس الهيدروليكية بالسائل أقل شيوعاً.
فيما يتعلق بثني قطاعات الألمنيوم، تتميز سبائك الألمنيوم بكونها خفيفة الوزن وقابلة للتشكيل بدرجة عالية، مما يتيح تشكيل أشكال معقدة. ونتيجة لذلك، يقلل هذا من وقت وتكاليف التجميع مع إنتاج الأجزاء بسرعة. بالإضافة إلى ذلك، فإن قطع الألمنيوم المنحنية الأكثر شيوعاً هي المكونات الهيكلية. ومقارنة بالأجزاء الملحومة، توفر القطع الهيكلية المنحنية مظهرًا أكثر جمالاً وقوة أكبر.
تعتبر ماكينة ثني قطاعات الألمنيوم بثلاثة درافيل هي ماكينة ثني الألمنيوم الأكثر استخداماً والإشارة إليها. وتُفضل هذه الماكينة بسبب نطاق تطبيقاتها الواسع.
تُعرف ماكينات ثني الألمنيوم أيضاً بـ: ماكينة ثني البروفيلات، وماكينة ثني قطاعات الألمنيوم، وماكينة ثني سحبات الألمنيوم، وماكينة ثني أنابيب الألمنيوم، وماكينة ثني الألمنيوم للأقواس، وآلة ثني الألمنيوم.
ماكينة ثني قطاعات الألمنيوم من PBA تفتح آفاقاً جديدة لم تكن ممكنة من قبل
كيف تعمل الماكينة؟
يعتمد مبدأ التشغيل لماكينة ثني الألمنيوم ذات الهندسية المتغيرة و3 درافيل على قدرة الدرافيل الثلاثة جميعها على الحركة. وأثناء عملية الدلفنة، يطبق الدرفيل العلوي الضغط على قطاع الألمنيوم بين الدرفيلين السفليين.
تعد ماكينة الدلفنة والثني ذات الهندسية المتغيرة و3 درافيل خياراً شائعاً لثني قطاعات الألمنيوم. ومن خلال تقليل المسافة بين الدرفيلين السفليين والضغط بالدرفيل العلوي على الجزء الأولي من قطاعات الألمنيوم، يمكن تقليل الجزء المستقيم غير القابل للثني إلى أدنى حد ممكن.
إن الابتكارات التكنولوجية، والدقة، والسرعة، والأداء الممتاز في الثني لماكينة ثني الألمنيوم PBA تجعلها تتميز وتتفوق في تطبيقات ثني قطاعات الألمنيوم.
ملاحظة: في الفيديو، يتم دلفنة وثني سحبات الألمنيوم المطلي مسبقاً باستخدام ماكينة ثني البروفيلات PBA دون ترك أي علامات أو آثار على السطح.
استخدامات ماكينة ثني الألمنيوم

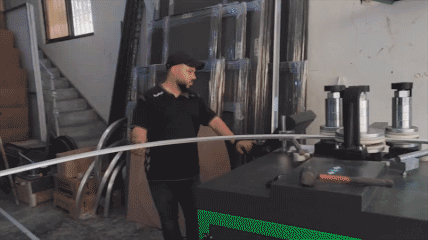

يوضح هذا العرض عملية ثني قطاعات الألمنيوم خفيفة الوزن الخاصة بالواجهات الزجاجية الصغيرة، متبوعة بمرحلة تجميع المكونات بدقة عالية. تضمن ماكينات PBA تشكيل المنحنيات بثبات تام دون إتلاف القطاع، مما يوفر تطابقاً مثالياً للحواف واختصاراً كبيراً لزمن التجميع النهائي في المصنع.

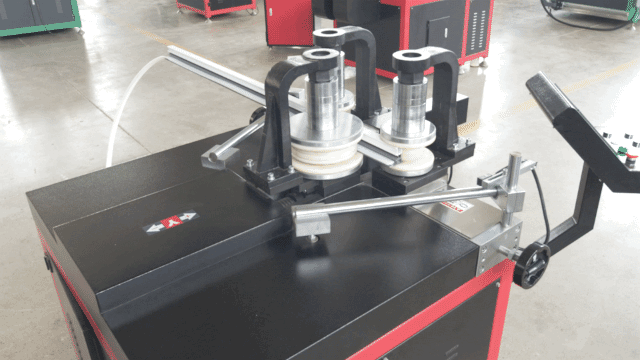

تستخدم ماكينة ثني قطاعات الألمنيوم تقنية ثني بسيطة ومرنة وفعالة. وتوفر هذه التقنية حلولاً موثوقة لثني مختلف القطاعات المعدنية غير القياسية ومعالجة قطاعات سبائك الألمنيوم.
وتُستخدم الماكينة في مجالات متنوعة مثل الأبواب والنوافذ المعمارية، الواجهات الزجاجية (الستائر الجدارية)، الديكور، صناعة السيارات، الطيران والفضاء， النقل بالنقل السككي، المصاعد， التجهيزات الصحية وتجهيزات الحمام， بناء السفن， الأنفاق， الجسور， والإضاءة.
توفر ماكينات دلفنة وثني الألمنيوم من سلسلة PBA المرونة والدقة، وتوفر حرفية استثنائية لتلبية متطلبات السوق المتنوعة. على سبيل المثال، مع إمكانيات استيراد ملفات DXF و STEP، وبمجرد تصميم القطعة، يمكن إعادة إنتاجها بسهولة، مما يضمن الحصول على منحنيات سلسة وتصاميم معقدة لمختلف التطبيقات.
تشتمل دقة ثني سحبات الألمنيوم على الانحناء، ودقة التكرار، والانحراف في المقطّع العرضي.
أهم 3 عوامل لثني الألمنيوم المثالي
دقة الانحناء
باستخدام التكنولوجيا الرقمية، يمكن تحقيق أي انحناء مطلوب. ومع ذلك، تتأثر دقة ثني قطاعات الألمنيوم بظاهرة الارتداد المرن (Springback).
لذلك، ينصب التركيز على معالجة الارتداد المرن لتحقيق أبعاد دقيقة ومتناسقة لقطع العمل.
وفي الإنتاج الضخم، يكمن السر في حل مشكلة الارتداد المرن بسرعة وبأبسط عملية تشغيل
ممكنة.

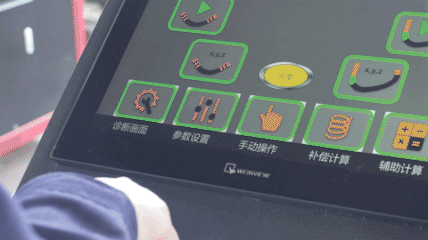

عالج نظام التشغيل CNC الفريد من PBA مشكلة الارتداد المرن في خطوتين فقط: أدخل النصف قطر الفعلي للحصول على المعامل، ثم أدخل معامل التعويض وابدأ الإنتاج.
ملاحظة: يشير الارتداد المرن (Springback) إلى ميل المادة للعودة إلى شكلها الأصلي بعد ثنيها، حيث تحاول العودة إلى الوضع الأصلي عند زاوية معينة.
دقة التكرار
عند التوسع في إنتاج ثني قطاعات الألمنيوم، من الضروري أن تحافظ آلاف الأجزاء ذات التصميم نفسه على أبعاد متناسقة من شهر لآخر.
وعادة ما يكون المأمول في عملية ثني الألمنيوم هو أن يوفر الإنتاج أجزاءً قابلة للتبديل من دفعة إلى أخرى.

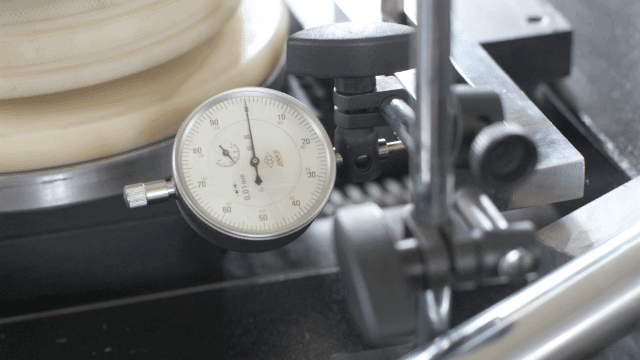

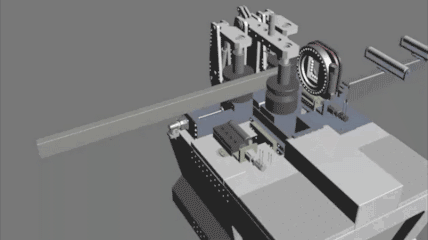

تستخدم ماكينات ثني الألمنيوم من PBA مزيجاً من أجهزة التحكم في الحركة (Motion Controllers) ومحركات السيرفو (Servo Motors) لضمان دقة التكرار العالية لقطع العمل المصنوعة من الألمنيوم، مع دقة تكرار وضعية تصل إلى ≤0.01 مم.
ملاحظات: بالمقابل، إذا كانت مدفوعة بواسطة أسطوانات هيدروملاحظة: في المقابل، إذا كان التشغيل يتم بواسطة الأسطوانات الهيدروليكية، فإن سرعة ودقة تكرار الوضعية (≤0.02 مم) يمكن أن تتأثر بسهولة بدرجات الحرارة.ليكية، فإن سرعة ودقة التكرار في الموضع (≤0.02 مم) يمكن أن تتأثر بسهولة بدرجة الحرارة.
الانحراف في المقطّع العرضي
عند ثني قطاعات الألمنيوم، يخضع نصف القطر الداخلي للانضغاط، بينما يتعرض الجانب الخارجي للشد. ونتيجة لذلك، تتأثر مادة المعدن بطريقة معينة تحت شروط الإجهاد المستمرة نحو مناطق معينة غير مقيدة، مما يسبب انحرافاً في المقطّع العرضي.

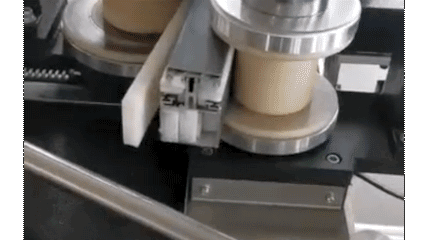

ولمنع التشوه (الانحراف في المقطّع العرضي) الناجم عن الإجهاد، خاصة مع القطاعات غير المتماثلة، تعتبر أدوات الدعم الداخلية المخصصة (قوالب التشكيل) أمراً حاسماً. لذلك، هناك حاجة إلى خبير موثوق لتصميم هذه الأدوات.
يجب أن تكون قطعة العمل المثالية لثني قطاعات الألمنيوم خالية من أي تشوهات أو عيوب سطحية. وبإيجاز، ليس كل مصنّع قادرًا على تقديم حلول قوالب وأدوات تشكيل خالية من العيوب؛ حيث إن التشوهات، والخدوش، والتجاعيد، والشقوق أمور غير مقبولة تماماً لدى العملاء.
الآن، يمكنك الحصول على خدمة من الدرجة الأولى من مهندسي BIT، الذين يتمتعون بأكثر من 20 عاماً من الخبرة المنقطعة النظير في تصميم أدوات وقوالب ثني قطاعات الألمنيوم.
دقة منقطعة النظير، وكفاءة، ومرونة عالية
مزايا ماكينة ثني الألمنيوم من PBA
يتطلب الحصول على ثني مثالي لقطاعات الألمنيوم ماكينة جيدة؛ وعلاوة على ذلك، تُعد أدوات وقوالب الثني المناسبة أمراً أساسياً لا غنى عنه.
- دفع سيرفو كامل (Full Servo Drive)
- دقة تكرار الوضعية ≤ 0.01 مم. حتى القطاعات الأكثر تعقيداً يمكن ثنيها بدقة وثبات، مما ينتج أجزاءً ذات تفاوتات أبعاد صارمة وشكل خالي من العيوب.
- استيراد ملفات DXF و STEP (DXF, STEP Import)
- بمجرد رسم التصميم على البرامج، يمكن إنشاء عملية الثني تلقائياً.
- حل سريع للارتداد المرن (Quick Solution To Springback)
- خطوتان فقط لحل المشكلة، ويمكن إعادة إنتاج قطعة العمل بدقة في أي وقت.
- أي انحناء مطلوب (Any Curvature)
- محاكاة ثلاثية الأبعاد (منحنيات على شكل C, U, S، القطع المكافئ، حلزون أرخميدس، والأقواس غير المتماثلة ذات الانحناء المتغير)، مع عرض متزامن لعملية ثني الألمنيوم.
- تشغيل بسيط (Simple Operation)
- تشغيل الماكينة في غاية السهولة – فهي بسيطة في الاستخدام تماماً مثل جهاز iPhone. يوفر لك نظام التحكم الرقمي CNC الصناعي الحقيقي وقتاً ثميناً، ويزيد الإنتاجية، ويقلل من أوقات التوقف.
- خدمات تصميم قوالب مجانية (Free Tool Design Services)
- الماكينة الممتازة يجب أن تتضمن قوالب ثني الألمنيوم المصممة بعناية من BIT. يضمن ذلك تحقيق ثني مثالي للألمنيوم لتلبية مختلف متطلبات السوق مع توفير الوقت والتكاليف.
سلسلة PBA (محرك هيدروليكي ومحرك سيرفو)؛ سلسلة PBA Plus (محرك سيرفو كامل)؛ سلسلة PBA 3D.
نظرة عامة على ماكينات ثني الألمنيوم من PBA
تتضمن القائمة التالية الطرازات الأكثر مبيعاً من PBA في السوق العالمية. بالطبع، نوفر أيضاً ماكينات بقوة 70 طناً، و100 طن، و150 طناً؛ وهي ماكينات ضخمة غير شائعة الاستخدام في السوق وذات تكلفة عالية، لذلك لم ندرجها ضمن هذه القائمة.
| Model | PBA-500 | PBA-500+ | PBA-600 | PBA-600+ | PBA-1000+ |
|---|---|---|---|---|---|
| إصدارات 2D / 3D | 2D | 2D & 3D | 2D | 2D & 3D | 2D & 3D |
| سرعة الأسطوانة | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm | 1～15 rpm |
| أقصى قطر للأسطوانة | 240 mm | 240 mm | 240 mm | 400 mm | 600 mm |
| محور القطر | 50 mm | 60 mm | 60 mm | 80 mm | 105 mm |
| مسافة المحور الأمامي | 278～578 mm | 278～578 mm | 270～600 mm | 400～800 mm | 450～1200 mm |
| أقصى عزم ثني لمحور Y | 15 T | 20 T | 25 T | 35 T | 50 T |
| دقة موضع التكرار لمحور Y | ≤0.01 mm | ≤0.01 mm | ≤0.02 mm | ≤0.01 mm | ≤0.02 mm |
| أقصى عزم لمحور X | 3500 Nm | 5500 Nm | 5500 Nm | 10000 Nm | 14000 Nm |
| أدنى انحناء R | 100 mm | 100 mm | 100 mm | 150 mm | 150 mm |
| أقصى عرض مقطع (T 1.5 مم، T5) | 200 mm (H:60 mm) | 200 mm (H 70 mm) | 150 mm (H 60 mm) | 200 mm (H 80 mm) | 250 mm (H 100 mm) |
| أقصى ارتفاع مقطع (T 1.5 مم، T5) | 180 mm (W 40 mm) | 180 mm (W 50 mm) | 200 mm (W 50 mm) | 250 mm (W 50 mm) | 300 mm (W 70 mm) |
| حجم الأبعاد | 1500*1200*1400 mm | 1500*1200*1400 mm | 1300*1200*1400 mm | 1400*1300*1600 mm | 1900*2000*1750 mm |
| الوزن | ～ 900 Kg | ～ 900 Kg | ～ 1200 Kg | ～ 1800 Kg | ～ 3300 Kg |
عن الشركة
العملاء النموذجيون: فواياو للزجاج، BYD، تشيري، هونغاو للسيارات، جيانمي للألمنيوم، مواد تي كربون (سكك حديدية سريعة)، إندكتافلكس.
تعد شركة BIT مصنّعاً رادماً لآلات ثني الألمنيوم في الصين. بفضل خبرتنا التي تمتد لأكثر من 20 عاماً، أصبحنا جزءاً بارزاً من تاريخ صناعة آلات ثني الألمنيوم في الصين؛ ولذلك، يمكنك الوثوق التام بالتزامنا المستمر بتقديم حلول تصنيع فائقة الدقة.
بالإضافة إلى ذلك، نحن متخصصون في ثني الألمنيوم وثني القطاعات (البروفيلات). إلى جانب توريد الآلات، نقدم أيضاً خدمات تصميم أدوات وقوالب ثني الألمنيوم مجاناً لعملائنا والشركات في جميع أنحاء العالم.
بناءً على ذلك، إذا كنت تبحث عن آلة لثني الألمنيوم لمشروعك، فقد وصلت إلى المكان الصحيح. سواء كنت ترغب في الاستفسار عن خدمة معينة، لا تتردد في التواصل معنا عبر البريد الإلكتروني أو الواتساب للحصول على الدعم والمعلومات اللازمة.
الأسئلة المتكررة (FAQ) والناخبون
الأسئلة المتكررة (FAQ) والناخبون
- ما هي متطلبات موقع التركيب؟
تفي الأرضية الخرسانية بالمتطلبات تماماً، ولا توجد أي متطلبات خاصة أخرى.t
- ما هو زيت الهيدروليك الواجب استخدامه وما هي الكمية المطلوبة؟
تعمل الموديلات PBA 500 وPBA 500+ وPBA 600+ جميعها بواسطة محركات مؤازرة (سيرفو) ولا تتطلب زيتاً هيدروليكياً، بل يُستخدم فقط مقدار ضئيل من زيت التزييت لأغراض الصيانة.
على النحو المقابل، تستخدم الموديلات PBA 600 وPBA 1000 وPBA 1000# أسطوانة هيدروليكية لتشغيل المحور Y، وتتطلب زيتاً هيدروليكياً مضاداً للتآكل بدرجة #46 (Anti-wear hydraulic oil 46#). وتحديداً، يحتاج كلا الموديلين PBA 1000 وPBA 1000# إلى 250 ليتر من الزيت.
- ما هي مسامير التثبيت (الأنكر بولت) الواجب استخدامها لتثبيت الماكينة؟
لا تحتاج ماكينات سلسلة PBA إلى التثبيت على الأرض؛ حيث لا يصدر عن الماكينة أي اهتزاز أثناء التشغيل، كما أن الوزن الذاتي للماكينة يكفل استقرار وثبات عملية ثني الألمنيوم.
- هل تتوفر الماكينة على مخطط بنيوماتيكي (مخطط هواء مضغوط)؟
لا تحتوي ماكينات PBA على أي أجزاء أو مكونات بنيوماتيكية، ولذلك لا يتم إرفاق أي مخطط بنيوماتيكي.
- هل يوجد مخطط تركيب للماكينة؟
تأتي ماكينات PBA جاهزة للاستخدام الفوري (Ready-to-use)، حيث يتم توريد الماكينة كاملة ومجمعة بالكامل، ولا داعي لتوفير مخطط تركيب.
- هل يوجد مخطط توزيع مساحي (Layout diagram)؟
نوفر الأبعاد الشاملة لتركيب الماكينة؛ ولذلك يتعين عليك وضع الماكينة في موقع يتيح مساحة تشغيل كافية، ومساحة لتخزين قطاعات الألمنيوم، فضلاً عن المساحة اللازمة لحركة قطع العمل أثناء الثني.
- ما هو رمز النظام المنسق (HS Code) للماكينة؟
الرمز الجمركي (HS Code): 8462269000
وبالنسبة للهند (رمز HSN)، تصنف تحت الرقم: 84622690
